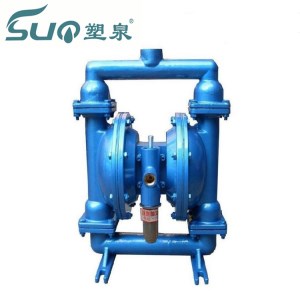

QBY气动隔膜泵简介：

QBY气动隔膜泵是一种新型输送机械，采用压缩空气为动力源
，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽
，目前已形成化生产，产品质量深受好评。 供应QBY-100隔膜泵,气动隔膜泵型号,气动双隔膜泵,高压隔膜泵

   这种泵的主要特点是不需灌引水

，既能抽送流动的液体，又能输送一些是易流动的介质
，吸程高、扬程可调(0-50米)气源压力只须大于1kg/cm2即能工作
，绝对防火防爆，具有潜水泵、自吸泵、杂质泵、屏蔽泵
、泥浆泵的一切功能和输送机械的许多特点。

QBY气动隔膜泵型号意义：

QBY气动隔膜泵特点
：

  铸铁老型式隔膜泵

程高达7m，扬程达50m，出口压力≥6kgf/cm2;

2、流动宽敞，通过性能好，允许通过大颗粒直径达10mm。抽送泥浆
、杂质时
，对泵磨损甚微

3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间);

4、该泵无旋转部件
，没有轴封
，隔膜将抽送的介质与泵的运动部件

、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒
、易发挥或腐蚀性介质时
，不会造成环境污染和危害人身安全;

5

、不必用电，在易燃、易爆场所使用安全可靠;

6
、可以浸没在介质中工作;

7
、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门
，即使由于意外情况而长时间无介质运行或突然停机
，泵也不会因此而损坏，不旦超负荷，泵会自动地停机
，具有自我保护性能，当负荷恢复正常后，又有自动启动运行;

8
、结构简单、易损件少，该泵结构简单，安装
、维修方便
，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;

9、可输送较粘的液体(粘度在1万厘泊以下);

10
、本泵无须用油润滑
，即使空转，对泵也无任何影响，这是该泵一大特点。

QBY气动隔膜泵用途：

由于气动隔膜泵具有以上特点，所以在世界上隔膜泵自从型号:QBY 铝合金、不锈钢材质隔膜泵诞生以来正逐步侵入其他泵的市场

，并占有其中的一部分。如:喷漆

、陶瓷业中隔膜泵已占有绝对的主导地位，而在其他的一些行业中，像环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额，并具有其他泵不可替代的地位。气动隔膜泵的优势在于:

1、由于用空气作动力，所以流量随背压(出口阻力)的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的

，如果用于粘度稍高的流体
，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此
。

2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料的输送，因为:一
、接地后不可能产生火花;二
、工作中无热量产生，机器不会过热;三
、流体不会过热因为隔膜泵对流体的搅动小。

3、在工地恶劣的地方，如建筑工地
、工矿的

废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞
，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅
。

4、另外隔膜泵体积小易于移动，不需要地基

，占地面极小，安装简便经济。可作为移动式物料输送泵
。

5

、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。

6、或是一些试验中保证没有杂质污染原料。

7

、可用于输送化学性质比较不稳定的流体，如:感光材料
、絮凝液等。这是因为隔膜泵的剪切力低，对材料的物理影响小
。

QBY气动隔膜泵工作原理

：

1
、压缩空气为动力。

2、是一种由膜片往复变形造成容积变化的容积泵，其工作原理近似于柱塞泵
，由于隔膜泵工作原理的特点
，因此隔膜泵具有以下特点:

(1)泵不会过热:压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。

(2)不会产生电火花:气动隔膜泵不用电力作动力
，接地后又防止了静电火花

(3)可以通过含颗粒液体:因为容积式工作且进口为球阀
，所以不容易被堵
。

(4)对物料的剪切力极低:工作时是怎么吸进怎么吐出
，所以对物料的搅动小，适用于不稳定物质的输送

(5)流量可调节，可以在物料出口处加装节流阀来调节流量。

(6)具有自吸的功能。

(7)可以空运行，而不会有危险
。

(8)可以潜水工作
。

(9)可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。

(10)没有复杂的控制系统，没有电缆
、保险丝等。

(11)体积小
、重量轻
，便于移动。

(12)无需润滑所以维修简便，不会由于滴漏污染工作环境。

(13)泵始终能保持高效，不会因为磨损而降低。

(14)百分之百的能量利用
，当关闭出口，泵自动停机，设备移动、磨损

、过载
、发热

(15)没有动密封
，维修简便避免了泄漏。工作时无死点
。

QBY气动隔膜泵结构与参数：
