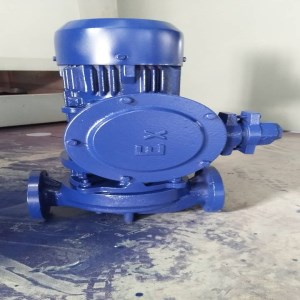

YG立式管道油泵概述：
YG型立式管道油泵在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度 、介质等不同在ISG型基础上派生出适用热水、高温 、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点 ，符合新国家机械部JB/T53058-93的标准要求 ，产品按ISO2858标准设计制造，93年通过国家机械工业部管道泵产品统检合格。
1、泵为立工结构，进出口口径相同 ，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小 ，建筑投入低，如加上防护罩则可置于户外使用;
2、叶轮直接安装在电机的加长轴上，轴向尺寸短 ，结构紧凑 ，泵与电机轴承配置合理 ，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳 ，振动噪声很低;
3 、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封 ，能有效地增长机械密封的使用寿命;
4 、安装检修方便，无需拆动管路系统 ，只要卸下泵联体座螺母即可抽出全部转子部件。
YG型管道油泵结构图：
YG型管道油泵工作条件 ：
1、吸入压力≤1．6MPa ，或泵系统高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力 。泵系统工作压力大于1．6MPa时应 在订货时另行提出 ，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃ ，相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1%，粒度<0．2mm。
注 ：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。 YG型管道油泵型号参数：
